KLB-Plansteine

KLB-Plan­stein­e-Mau­er­werk ver­bin­det Ra­tio­na­li­sie­rung, Wirt­schaft­lich­keit, höchs­te Wär­me­däm­mung und sehr gu­te bau­phy­si­ka­li­sche Wer­te zu ei­ner Ein­heit.

Das KLB-Plan­steine-Pro­gramm um­fasst für je­des ge­for­der­te Mau­er­werk den rich­ti­gen Stein und die er­for­der­li­chen Er­gän­zungs­pro­duk­te. Im­mer exak­te­re Fer­ti­gungs-Me­tho­den der KLB konn­ten die Maß­to­le­ran­zen von 4 mm in der Hö­he auf <1,0 mm ver­rin­gern. So kön­nen die Stei­ne mit ei­ner Plan­pa­ral­le­li­tät von we­ni­ger als 1 mm aus­ge­lie­fert wer­den. Da­her kön­nen KLB-Plan­stei­ne, die mit Dünn­bett­mör­tel in ei­ner Di­cke von 1 bis 3 mm ver­ar­bei­tet wer­den, hö­he­re Wand-Druck­span­nun­gen auf­neh­men.

Al­le KLB-Planstei­ne las­sen sich im 25 cm-Ras­ter (12,5 cm) mit je­weils 1 mm La­ger­fu­ge und bei Voll­stei­nen zu­züg­lich mit 1 mm Stoß­fu­ge mit KLB-Dünn­bett­mör­tel ver­mau­ern. Für die Au­ßen­wän­de ste­hen da­bei so­wohl ver­schie­de­ne KLB-Plan-Blö­cke mit Wär­me­leit­zah­len λR ≥ 0,07 W/mK für mo­no­li­thi­sches Mau­er­werk als auch KLB-Plan-Hohl­blö­cke für zu­satz­ge­dämm­tes Mau­er­werk zur Ver­fü­gung. In­nen­wän­de wer­den tra­gend oder nicht­tra­gend aus­ge­führt. Er­gänzt wer­den die ver­schie­de­nen Wand­typen durch klein­for­ma­ti­ge KLB-Plan-Voll­stei­ne. Selbst An­schlag­stei­ne oder Er­ker­stei­ne sind im KLB-Plan­stein­pro­gramm ent­hal­ten. Ver­ar­bei­tet wer­den die KLB-Plan­stei­ne mit dem KLB-Dünn­bett­mör­tel. Die Ver­mör­te­lung mit die­sem Mör­tel hat ent­schei­den­de Vor­tei­le:

• schnel­les und wirt­schaft­li­ches Ver­ar­bei­ten,
• ge­rin­ger Mör­tel­be­darf,
• ho­he zu­läs­si­ge Druck­span­nung­en,
• kei­ne Wär­me- oder Schall­brü­cken.

Die er­ste La­ge ist in KLB-Leicht­mör­tel lot- und waage­recht zu ver­mau­ern. Da­nach wer­den die KLB-Plan­stei­ne in Rei­hen­ver­le­gung knirsch auf das Dünn­bet­tmör­tel­bett ver­setzt Die Dünn­bett­mör­tel­schicht wird mit dem KLB-Mör­tel­schlit­ten gleich­mä­ßig auf­ge­bracht Bei al­len KLB-Stei­nen mit Nut und Fe­der im Stoß­fu­gen­be­reich bleibt die­ser Be­reich un­ver­mör­telt. Für hoch trag­fä­hi­ges und schall­däm­men­den Mau­er­werk ste­hen KLBQUADRO Plan­ele­men­te und die zu­ge­hö­ren­den Kimm­steine zur Ver­fü­gung.

Hier unsere Produktübersicht:

Kalopor Ultra, KLB-Planblöcke mit integrierter Dämmung

Die absoluten Wärmedämmblöcke / Z-17.1-1020

Ka­lo­por Ul­tra, KLB-Plan­blöcke mit in­te­grier­ter Däm­mung aus Mi­ne­ral­wol­le sind die ab­so­lu­ten Wär­me­dämm­blöcke. Sie sind die ak­tu­el­le Wei­ter­ent­wick­lung der KLB zum Er­halt ei­ner mo­no­li­th­ischen, dif­fu­sions­of­fe­nen Wand, die oh­ne ei­ne di­cke Au­ßen­däm­mung aus­kommt.

Die Kam­mern der 249 mm ho­hen Plan­blö­cke sind über die ge­sam­te Stein­hö­he mit Dämm­stoff-Steck­lin­gen aus­ge­füllt, d. h. die Blö­cke ha­ben kei­nen De­ckel. Dar­über hin­aus sind die den Stein üb­li­cher­wei­se recht­eck­ig be­gren­zen­den äu­ße­ren Quer­ste­ge groß­flä­chig un­ter­bro­chen und wei­sen in Stein­ach­se je­weils ei­ne Aus­spa­rung der Hälf­te der mitt­le­ren Hohl­kam­mern auf.

Mas­si­ve Au­ßen- und In­nen­ste­ge aus sorg­fäl­tig auf­be­rei­te­tem Wasch­bims und ggf. ge­ringe An­tei­le von Bläh­ton sor­gen für die ge­rin­ge Roh­dich­te­klas­se 0,35 bei gleich­zei­tig vol­ler Aus­nut­zung der Druck­fes­tig­keits­klas­se 2.

Er­hält­lich sind KLB-Ka­lo­por Ul­tra mit in­te­grier­ter Däm­mung aus Stein­wol­le, SFK 2 - RDK 0,35 mit ei­nem der­zei­ti­gen Re­chen­wert der Wär­me­leit­fähig­keit λR = 0,07 W/mK.

Die Kam­mern die­ser Stei­ne wer­den werk­sei­tig, und die Aus­spa­run­gen in den Stoß­fu­gen bau­sei­tig mit dem Dämm­stoff ge­füllt. Hilfs­mit­tel sind da­bei nicht er­for­der­lich.

Ka­lo­por Ul­tra, KLB-Plan­blö­cke mit in­te­grier­ter Wär­me­däm­mung sind vom Deut­schen In­sti­tut für Bau­tech­nik (DIBt), Ber­lin, bau­auf­sicht­lich zu­ge­las­sen, Zu­las­sung Z-17.1-1020

KLB-Plan-Blöcke mit integrierter Dämmung, KLB-Heavy und KLB-SK

Wärmedämmblöcke / Zulassungen Z-17.1-1075 und Z-17.1-1078

KLB-Heavy und KLB-SK sind ei­ne Wei­ter­ent­wick­lung der KLB-Ka­lo­por-Plan­blö­cke mit in­te­grier­ter Däm­mung aus Mi­ne­ral­wol­le. Mit ih­nen las­sen sich eben­so mo­no­li­thi­sche, dif­fu­sions­of­fe­ne Wän­de er­stel­len, die kei­ne di­cke Au­ßen­däm­mung er­for­dern.

Die drei Kam­mern der 249 mm ho­hen KLB-Heavy-Plan­blö­cke sind über die gan­ze Stein­hö­he mit Dämm­stoff­steck­lin­gen aus­ge­füllt. Im Stoß­fu­gen­be­reich wer­den sie mit ei­ner Nut- und Fe­der­aus­bil­dung ver­bun­den, die nicht durch ei­nen Dämm­stoff­steck­ling un­ter­bro­chen ist.

KLB-SK-Plan­blö­cke KLB-SK08, KLB-SK09 und KLB-SK10 ent­spre­chend mit den Wär­me­leit­zah­len 0,08, 0,09 und 0,10 W/mK sind eine Mi­schung aus KLB-Heavy und Plan-Block SW1. 36,5er und 42,5er SK-Blö­cke ha­ben nur ei­nen mit­tig in Wand­rich­tung ver­lau­fen­den Dämm­stoff­steck­ling und je­weils drei zur Wand­in­nen- wie auch -au­ßen­sei­te an­ge­ord­ne­te Schlitz­rei­hen. 49er SK-Blö­cke ha­ben zwei Dämm­stoff­steck­lin­ge und ei­ne in der Stein­mit­te und je­weils ei­ne an den Au­ßen­sei­ten an­ge­ord­ne­te Schlitz­rei­he. KLB-SK und KLB-Heavy-Plan­blö­cke ha­ben kei­nen De­ckel.

Mas­si­ve In­nen- und Au­ßen­ste­ge aus sorg­fäl­tig auf­be­rei­te­tem Wasch­bims sind bei bei­den Stein­ar­ten der Ga­rant für die Roh­dichte­klas­sen 0,40, 0,45 und 0,50, bei gleich­zei­tig vol­ler Aus­las­tung der Druck­fes­tig­keits­klas­sen 2 bzw. 4.

Bei­de Stein­ar­ten wur­den vom Deut­schen Insti­tut für Bau­tech­nik (DIBt), Ber­lin, bau­auf­sicht­lich zu­ge­las­sen: Zu­las­sung Z-17.1-1078 für KLB-SK.

KLB-Plansteine SW1

Wärmedämmblöcke für Niedrigenergie- und Passivhäuser / Zulassung Z-17.1-730

KLB-Plansteine SW1 ent­spre­chen ge­schlitz­ten Voll­blö­cken und sind Wär­me­dämm­blö­cke für Nie­drig­ener­gie­häu­ser nach EnEV 2016, Ener­gie­ef­fi­zienz­häu­ser KfW-55, KfW-40 oder Pas­siv­häu­ser. In Ver­bin­dung mit KLB-Dünn­bett­mör­tel er­ge­ben sich für die­ses Mau­er­werk bes­te Wer­te der Wär­me­leit­fä­hig­keit (λR ≥ 0,10 W/mK) je nach Roh­dich­te- und Fes­tig­keits­klas­se. Mit die­sen Stei­nen kön­nen nach den An­for­de­run­gen der EnEV Nie­drig­ener­gie­häu­ser mit 36,5 cm di­cken Au­ßen­wän­den oh­ne Zu­satz­däm­mung er­stellt wer­den.

KLB-Plansteine SW1 sind vom Deut­schen Insti­tut für Bau­tech­nik (DIBt), Ber­lin, bau­auf­sicht­lich zu­ge­las­sen, Zu­las­sung Z-17.1-730.

KLB-Plansteine W3

Modifizierte Hohlblöcke für hohe Anforderungen an die Wärmedämmung / Zulassung Z-17.1-766

KLB-Plan­stei­ne W3 ent­spre­chen wär­me­tech­nisch mo­di­fi­zier­ten Hohl­blö­cken. Die­se wär­me­däm­men­den Blö­cke ha­ben meh­re­re Kam­mern mit nur ge­rin­gen Kam­mer­brei­ten und sind eben­falls Stei­ne für ho­he An­for­de­run­gen an die Wär­me­däm­mung. KLB-Plan­stei­ne W3 eig­nen sich her­vor­ra­gend für ein- bzw. mehr­scha­li­ges Mau­er­werk mit Zu­satz­däm­mung. Gleich­zei­tig kön­nen die­se Stei­ne auch als Kel­ler­au­ßen­wän­de oder tra­gen­de In­nen­wän­de ein­ge­setzt wer­den. Ih­re Ver­ar­bei­tung er­folgt wie bei KLB-Plan­stei­nen SW1 mit dem glei­chen Dünn­bett­mör­tel, der wie bei allen KLB-Plan­stei­nen in aus­rei­chen­der Men­ge bei je­der Lie­fe­rung mit­ge­lie­fert wird.

Sie be­sit­zen die bau­auf­sicht­li­che Zu­las­sung Z-17.1-766, die un­ter an­de­rem die be­son­de­ren Wär­me­dämm­ei­gen­schaf­ten der Stei­ne be­stä­tigt.

Plan-Hohlblöcke, Hohlblocksteine

Steine für zusatzgedämmte Wände, tragende Keller-, Außen- und Innenwände Zulassung Z-17.1-797 / Zulassung Z-17.1-842

KLB-Plan-Hohl­blö­cke/ Hohl­block­stei­ne sind die sinn­vol­le Er­gän­zung der hoch­wär­me­däm­men­den KLB-Plan-Blö­cke SW1 und W3. Ih­ren Ein­satz fin­den sie als zu­satz­ge­dämm­te Hin­ter­mau­er­scha­le oder als tra­gen­de Kel­ler-, Au­ßen- oder In­nen­wän­de, ins­be­son­de­re für Bau­tei­le an die kei­ne we­sent­li­chen An­for­de­run­gen hin­sicht­lich Wär­me und/oder Schall ge­stellt wer­den.

KLB-Plan-Hohl­blö­cke, wer­den ge­mäß DIN 20000-403 her­ge­stellt und sind bau­auf­sicht­lich zu­ge­las­sen, Zu­las­sung Z-17.1-797 oder Zu­las­sung Z-17.1-842.

Plan-Schalldämmblöcke

Hoher Schallschutz und hohe Steindruckfestigkeit / Zulassung Z-17.1-459

KLB-Plan-Schall­dämm­blö­cke sind mas­si­ve Voll­blö­cke oh­ne Schlit­ze oder Kam­mern mit ei­ner be­son­ders ho­hen Stein­roh­dich­te. Ne­ben dem so ge­ge­be­nen ho­hen Schall­schutz bie­ten sie ei­ne ho­he Stein­druck­fes­tig­keit und so­mit auch ei­ne ent­spre­chend ho­he Wand­trag­fähig­keit. Je nach ih­rer Stein­roh­dich­te wer­den KLB-Plan-Schall­dämm­blö­cke ver­wen­det für Haus­trenn­wän­de von Rei­hen- oder Dop­pel­häu­sern oder für Woh­nungs­trenn­wän­de oder Trep­pen­haus­wän­de.

KLB-Plan-Schall­dämm­blö­cke ent­spre­chen der DIN V 18152-100 und sind dar­über hin­aus bau­auf­sicht­lich zu­ge­las­sen, Zu­las­sung Z-17.1-459.

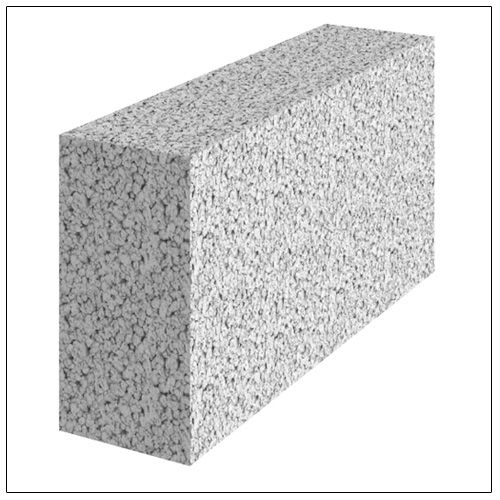

Plan-Vollsteine und KLB-Plan-Schalldämmsteine

Kleinformatige, massive Ergänzungssteine, geeignet für schalldämmendes Mauerwerk

KLB-Plan-Voll­stei­ne sind klein­for­ma­ti­ge, mas­si­ve Er­gän­zungs­stei­ne, die wär­me­tech­nisch den KLB-Plan-Blö­cken an­ge­passt sind. Die Stei­ne ha­ben ei­ne Hö­he von 124 mm und eine Län­ge von 249 mm. Die Stirn­sei­ten sind, im Ge­gen­satz zu KLB-Plan-Blö­cken mit der Voll­ver­zah­nung in der Stoß­fu­ge, glatt und müs­sen da­her in La­ger­fu­ge und Stoß­fu­ge mit Dünn­bett­mör­tel ver­ar­bei­tet wer­den.

Al­lein die 8 DF Plan-Voll­stei­ne (Plan-Bau­plat­ten Hö­he 249 mm, Län­ge 497 mm, Di­cke 115 mm) ver­fü­gen über ei­ne ein­fa­che Voll­ver­zah­nung wo­bei auf der ei­nen Sei­te die Nut und auf der an­de­ren Sei­te die Fe­der aus­ge­bil­det ist die je­doch nicht ver­mör­telt wer­den muss. Die Plan-Voll­stei­ne wer­den für jeg­li­che Ab­mau­er­un­gen im KLB-Plan­stein-Mau­er­werk ein­ge­setzt. Auf­grund der ver­schie­de­nen For­ma­te kön­nen al­le Mau­er­werks­di­cken er­gänzt wer­den. Die Re­chen­wer­te der Wär­me­leit­zah­len ent­spre­chen dem Über­ein­stim­mungs­zer­ti­fi­kat ÜZ WBK1-2005/0510.

KLB-Plan-Schall­dämm­stei­ne ent­spre­chen in ih­ren Ab­mes­sun­gen den KLB-Plan-Voll­stei­nen. Ih­re Ver­ar­bei­tung um­fasst eben­falls die Ver­mör­te­lung der La­ger­fu­gen und Stoß­fu­gen mit Dünn­bett­mör­tel. Ins­be­son­dere wer­den die­se Voll­steine für jeg­li­che Ab­mau­erun­gen oder Er­gän­zun­gen im schall­däm­men­den Mau­er­werk ein­ge­setzt.

KLB-Plan-Hohlwandplatte

Leichte Trennwandsteine für nichttragende Wände

KLB-Plan-Hohl­wand­plat­ten kön­nen ne­ben 8 DF Plan-Voll­stei­nen als leich­te Trenn­wand­stei­ne für nicht­tra­gen­de Wän­de, für Ab­mau­erun­gen oder Um­mau­erun­gen ein­ge­setzt wer­den. KLB-Plan-Hohl­wand­plat­ten ha­ben die glei­che Stoß­fu­gen­ver­zah­nung wie die Plan-Bau­plat­te. Die La­ger­fu­ge wird bei den Hohl­wand­plat­ten im Dünn­bett­ver­fah­ren aus­ge­bil­det, die Stoß­fu­ge bleibt mör­tel­frei.

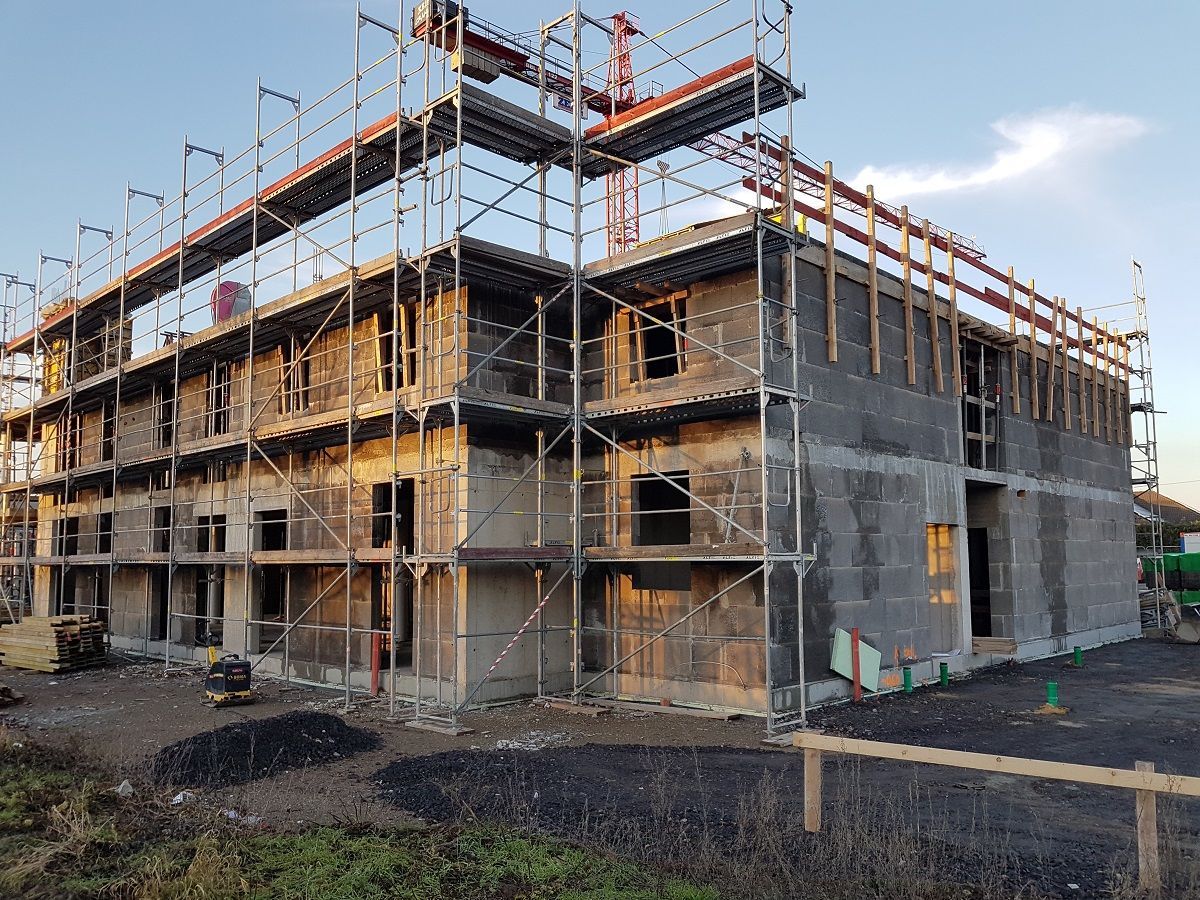

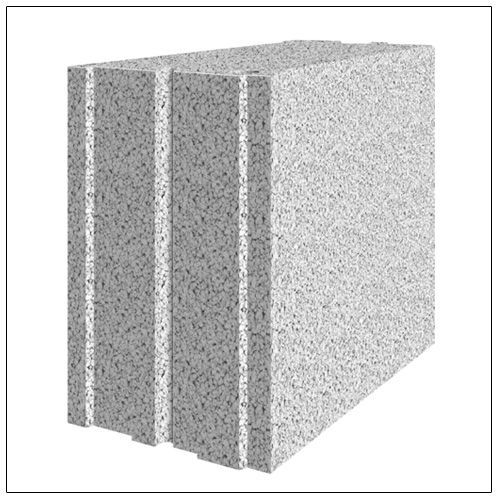

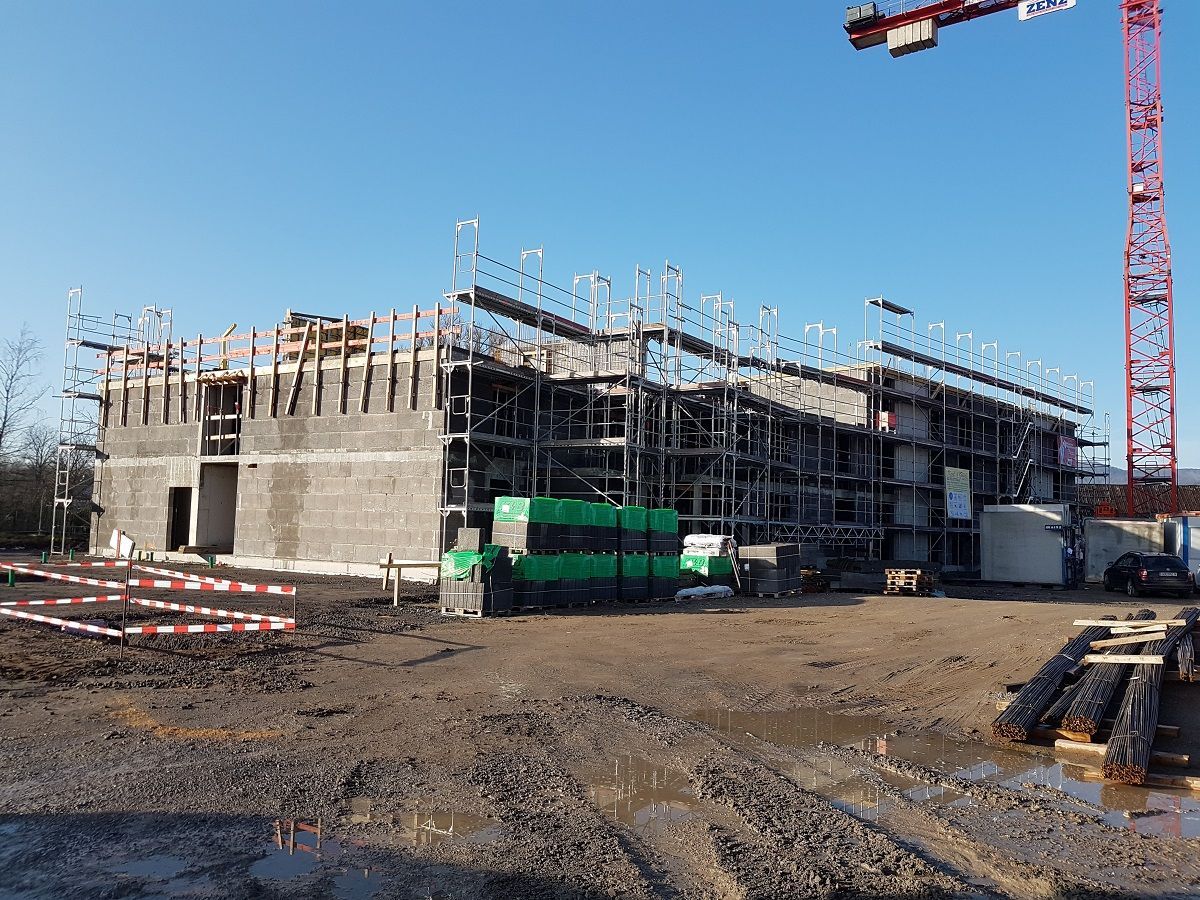

KLBQUADRO Planelemente für den Mauerwerksbau

Leicht handhabbare Großblöcke / Zulassung Z-17.1-852

Der KLB­QUA­DRO® ist das Groß­for­mat für die Rea­li­sie­rung am­bi­tio­nier­ter Bau­zei­ten­plä­ne, also ei­ne Lö­sung für schnel­les, wirt­schaft­li­ches so­wie fle­xi­bles und ter­min­ge­rech­tes Bau­en mit groß­for­ma­ti­gem Mau­er­werk. Da­bei ist die früh­zei­ti­ge Be­rück­sich­ti­gung die­ser Bau­wei­se schon in der Pla­nungs­pha­se von gro­ßem Vor­teil, aber nicht zwing­ende Vor­aus­set­zung.

In­fol­ge der ge­ringe­ren Fi­nan­zie­rungs-Bud­gets wer­den die Pla­nungs- so­wie Bau­pha­sen im­mer wei­ter op­ti­miert und auch zeit­lich be­grenzt. Die zu­neh­men­de Ren­dite-Ori­en­tie­rung und -Op­ti­mie­rung führt da­zu, dass Bau­träg­er, In­ves­to­ren so­wie die um­set­zen­den Pla­ner, Ar­chi­tek­ten und In­ge­ni­eu­re ver­stärkt auf die­se groß­for­ma­ti­ge, ra­tio­nel­le Bau­wei­se set­zen. Dies gilt ins­be­son­de­re für die Rea­li­sie­rung größe­rer Wohn- und Wirt­schafts­ge­bäu­de.

Die Ent­schei­dung für den KLB­QUAD­RO® ist so­mit ei­ne Ent­schei­dung für das Sys­tem. Die ei­gens auf die­se Bau­wei­se ab­ge­stimm­ten Kom­po­nen­ten des KLB-Bau­kas­tens er­mög­li­chen die Rea­li­sie­rung her­vor­ra­gen­der Ar­beits­zeit-Richt­wer­te: also ei­ne ho­he Mau­rer­leis­tung bei gleich­zei­tig ge­rin­ger kör­per­li­cher Be­las­tung der Ver­ar­bei­ter.

Die An­zahl der Bau­un­ter­neh­men, die be­reits über ei­ge­ne Ge­rä­te ver­fü­gen, nimmt kon­ti­nu­ier­lich zu, weil das Mau­ern mit Ver­setz­ge­rä­ten das Bau­en wei­ter ra­tio­na­li­siert. Auf Nach­fra­ge stellt die KLB für Erst­an­wen­der die Ver­setz­hil­fen zur Ver­fü­gung. Je Ver­setz­ge­rät ar­bei­ten zwei Mann als Arbeits­team. Der Mau­rer zieht den Mör­tel auf, ver­setzt die mit­tels Mi­ni­kran ein­ge­schwenk­ten Stei­ne und rich­tet die­se aus. Der zwei­te Mann, meist Bau­hel­fer, be­dient das Ver­setz­ge­rät und sorgt für den be­nö­tig­ten Zu­schnitt der Stei­ne so­wie den Mör­tel.

Mit dem KLB­QUAD­RO® las­sen sich al­le Mau­er­werks-Kon­struk­tio­nen auf äu­ßerst wirt­schaft­li­che Wei­se rea­li­sie­ren, von tra­gen­den In­nen­wän­den über ein­scha­li­ge Au­ßen­wän­de für zu­sätz­li­che Wär­me­däm­mung bis hin zu zwei­scha­li­gen Au­ßen­wand-Kon­struk­tio­nen.

Wie bei an­de­ren groß­for­ma­ti­gen ra­tio­nel­len Sys­tem­bau­wei­sen er­for­dert der KLB­QUA­DRO® zur Aus­nut­zung des vol­len Po­ten­zials den Ein­satz von ent­spre­chen­den Ver­setz- bzw. Mon­ta­ge­ge­rä­ten. Als Ver­setz­ge­rä­te die­nen auf der je­wei­li­gen Ge­schoss­de­cke fahr­ba­re Mi­ni­krä­ne. Zur Last­auf­nah­me wer­den ver­schie­de­ne Ver­setz­zan­gen ein­ge­setzt. Die­se sind so kon­zi­piert, dass durch ein­fa­ches Um­stel­len al­le Blö­cke und Block­ab­schnit­te ge­hän­delt wer­den kön­nen, oh­ne die Zan­gen aus­zu­tau­schen. Ver­setz­ge­rä­te und Ver­setz­zan­gen kön­nen über den Bau­ma­schi­nen­han­del für die Dau­er der Bau­maß­nah­me aus­ge­lie­hen wer­den.

Die KLBQUADRO Plan­ele­men­te sind Groß­blö­cke, die mit Ver­setz­hil­fen (Mi­ni­kran, Stein­zan­gen) ver­legt wer­den. Ge­lie­fert wer­den Nor­mal­ele­men­te (mit beid­sei­ti­ger Stoß­fu­gen­ver­zah­nung) in den Di­cken 11,5 cm, 15,0 cm , 17,5 cm, 20,0 cm, 24,0 und 30,0 cm.

KLB­QUA­DRO Plan­ele­men­te wer­den län­gen­be­zo­gen nicht mehr ge­schnit­ten oder an Soll­bruch­stel­len ge­teilt, son­dern durch gleich­ho­he Er­gän­zungs­ele­men­te mit Län­gen von 373 mm und 247 mm er­gänzt. Durch die­se Zwi­schen­län­gen ist ein halb­stei­ni­ges Mau­er­werk in 25 cm bzw. 12,5 cm Schrit­ten er­ziel­bar.

Nicht­ras­ter­maße, Kimm­schicht, Hö­hen- und Län­gen­aus­gleich wer­den weit­ge­hend mit Mau­er­werks­er­gän­zun­gen durch vor­han­de­ne, sta­tisch und schall­tech­nisch auf­ei­nan­der ab­ge­stimm­te Plan­blö­cke oder Plan­stei­ne er­stellt, so­mit sind in der Re­gel keine kos­ten­auf­wen­di­gen Schnit­te er­for­der­lich.

Ne­ben dem er­for­der­li­chen Mi­ni­kran, der zwei Blö­cke auf ein­mal ver­setzt, kann das ein­zel­ne KLB­QUA­DRO Plan­ele­ment dank hand­hab­ba­rer Grö­ße und Ge­wicht von zwei Mau­rern auch ein­mal mit der Hand ver­setzt wer­den.

Die Wand­ein­bin­dun­gen wer­den in der Stumpf­stoß­tech­nik per Loch­band­strei­fen in je­der La­ge vor­ge­nom­men. Der Mau­er­an­schluss ist kraft­schlüs­sig zu ver­mör­teln. Ein wei­te­rer Vor­teil der Bau­wei­se be­steht da­rin, dass ein zu­sätz­li­ches Grun­die­ren der Ober­flä­chen vor dem Ver­put­zen nicht er­for­der­lich ist.

Die Her­stel­lung und An­wen­dung der KLB­QUA­DRO® Plan­ele­mente ist durch Zu­las­sung Z-7.1-852 ge­re­gelt. Bau­li­che Stan­dards wie Brand-, Wär­me- und Schall­schutz wer­den mit KLB­QUA­DRO® Plan­ele­menten auf­ ein­fa­che, si­che­re und ro­bus­te Wei­se er­füllt.

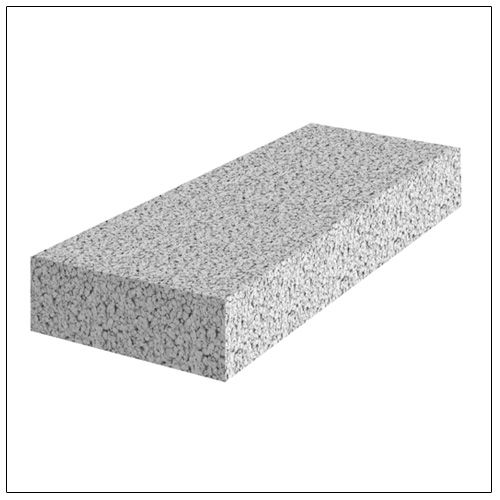

KLB-Kimmsteine

Steine zur Schaffung planebener Schichten

KLB-Kimm­stei­ne wer­den auf der un­ebe­nen De­cken­plat­te in ei­ne Dick­bett­fu­ge aus Nor­mal­mör­tel ≥ MG IIa ver­legt. Sie bil­den nach ent­spre­chen­der ho­ri­zon­ta­ler Aus­rich­tung ei­ne plan­ebe­ne Schicht auf der nach Aus­här­tung des Mör­tels die da­rauf fol­gen­den Plan­ele­men­te, Plan­blö­cke oder Plan­stei­ne mit­tels Dünn­bett­mör­tel ver­mau­ert wer­den kön­nen. Die KLB-Kimm­stei­ne wer­den knirsch ge­sto­ßen und die of­fe­nen Stirn­sei­ten­nu­ten mit Mör­tel ver­füllt.

KLB-Kimm­stei­ne wer­den in SFK 20 - RDK 2,0 oder wär­me­däm­mend in SFK 4 - RDK 0,7 her­ge­stellt. Die Stei­ne wer­den ge­mäß DIN V 18152-100 her­ge­stellt.

Technische Daten

Das KLB-Plan­stein­pro­gramm um­fasst für je­des ge­for­der­te Mau­er­werk den rich­ti­­gen Plan­stein und die er­for­der­li­chen Er­gän­zungs­pro­duk­te. Im­mer ex­ak­te­re Fer­ti­gungs­me­tho­den der KLB konn­ten die Maß­to­le­ran­zen von 4 mm in der Höhe auf < 1,0 mm ver­rin­gern. So kön­nen die Stei­ne mit ein­er Plan­pa­ral­le­li­tät von we­ni­ger als 1 mm aus­ge­lie­fert wer­den. Da­her kön­nen KLB-Plan­stei­ne, die mit Dünn­bett­mör­tel in ei­ner Di­cke von 1 bis 3 mm ver­ar­bei­tet wer­den, hö­he­re Wand-Druck­span­nun­gen auf­neh­men.

Al­le Plan­stei­ne las­sen sich im 25 cm-Ras­ter (12,5 cm) mit je­weils 1 mm La­ger­fu­ge und bei Voll­stei­nen zu­züg­lich mit 1 mm Stoß­fu­ge mit KLB-Dünn­bett­mör­tel ver­mau­ern.

Für die Au­ßen­wän­de ste­hen da­bei so­wohl ver­schie­de­ne KLB-Plan-Blöcke mit Wär­me­leit­zah­len lR ≥ 0,07 W/mK für mo­no­li­thi­sches Mau­er­werk als auch KLB-Plan-Hohl­blöcke für zu­satz­ge­dämm­tes Mau­er­werk zur Ver­fü­gung. In­nen­wän­de wer­den tra­gend oder nicht­tra­gend aus­ge­führt. Er­gänzt wer­den die ver­schie­de­nen Wand­ty­pen durch klein­for­ma­ti­ge KLB-Plan-Voll­stei­ne. Selbst An­schlag­stei­ne oder Er­ker­stei­ne sind im KLB-Plan­stein­pro­gramm ent­hal­ten. Ver­ar­bei­tet wer­den die KLB-Plan­stei­ne mit dem KLB-Dünn­bett­mör­tel. Die Ver­mör­te­lung mit die­sem Mör­tel hat ent­schei­den­de Vor­tei­le:

• schnel­les und wirt­schaft­li­ches Ver­ar­bei­ten,
• ge­ringer Mör­tel­be­darf,
• ho­he zu­lässi­ge Druck­span­nun­gen,
• kei­ne Wär­me- oder Schall­brücken.

Die er­ste La­ge ist in KLB-Leicht­mör­tel lot- und waa­ge­recht zu ver­mau­ern. Da­nach wer­den die KLB-Plan­stei­ne in Rei­hen­ver­le­gung knirsch auf das Dünn­bett­mör­tel­bett ver­setzt. Die Dünn­bett­mör­tel­schicht wird mit dem KLB-Mör­tel­schlit­ten gleich­mä­ßig auf­ge­bracht. Bei al­len KLB-Stei­nen mit Nut und Feder im Stoß­fu­gen­be­reich bleibt die­ser Be­reich un­ver­mör­telt. Für hoch trag­fä­hi­ges und schall­däm­men­den Mau­er­werk stehen KLB­QUA­DRO Plan­ele­men­te und die zu­ge­hö­ren­den Kimm­stei­ne zur Ver­fü­gung. Für KLB-Plan­stein­mau­er­werk ste­hen die ver­schie­den­sten Er­gän­zungs­pro­duk­te zur Ver­fü­gung.

Dank der Spit­zen­wer­te der Su­per­wär­me­dämm­blö­cke KLB-Plan-Blöcke SW1 las­sen sich Nie­drig­en­er­gie-, 3-Li­ter- und Pas­siv­häu­ser rea­li­sie­ren. Die KLB-Stei­ne er­fül­len die An­for­de­run­gen der En­er­gie­spar­ver­ord­nung (EnEV) und ga­ran­tie­ren zu­sätz­lich ein ganz­jäh­ri­ges, be­hag­li­ches Woh­nen in tro­cke­nen und ge­sun­den Räu­men. KLB bie­tet wirt­schaft­li­ches und en­er­gie­spa­ren­des Bau­en und trägt durch den nie­dri­gen En­er­gie­ver­brauch zur Um­welt­ent­las­tung bei.

Die Her­stel­lung von KLB-Pro­duk­ten ist be­son­ders um­welt­freund­lich, denn der Pri­mär­ener­gie­ver­brauch ist mi­ni­mal. Denn nur Bims, Ze­ment und Was­ser wer­den als Grund­stof­fe für den KLB-Leicht­be­ton be­nö­tigt. Die­ser wird in For­men ein­ge­füllt und durch Vi­bra­tio­nen zur end­gül­ti­gen Stein­form ver­dich­tet. Die Plan­stei­ne trock­nen dann nur noch – ohne zu­sätz­li­chen Ener­gie­ein­satz – an der Luft aus. Un­ter­such­ungen ver­schie­de­ner In­sti­tu­te ha­ben er­ge­ben, dass zur Her­stel­lung von KLB-Stei­nen nur 190 kWh/t Pri­mär­ener­gie inkl. Trans­port zur Bau­stel­le be­nö­tigt wird. Die­ser Wert ist ab­so­lu­te Spit­zen­klas­se.

KLB-Plan­stein­mau­er­werk ver­bin­det Ra­tio­na­li­sie­rung, Wirt­schaft­lich­keit, höch­ste Wär­me­däm­mung und sehr gute bau­phy­si­ka­li­sche Wer­te zu ei­ner Ein­heit.

Verarbeitung von Plansteinen im Mauerwerksbau

KLB-Plan­stein­mau­er­werk ist die lo­gi­sche Fol­ge der im­mer exak­te­ren KLB-Fer­ti­gungs­me­tho­den, die es er­lau­ben, plan­paral­le­le 12,4 cm oder 24,9 cm ho­he Stei­ne her­zu­stel­len. In Ver­bin­dung mit ei­nem Dünn­bett­mör­tel­auf­trag von nur 1 mm kann so ein Hö­hen­richt­maß von 12,5 cm bzw. 25,0 cm ein­ge­hal­ten wer­den. Al­le Stei­ne des KLB-Plan­stein­pro­gramms wer­den im Her­stell­werk so exakt her­ge­stellt oder auf der Sei­te der Auf­stands­flä­che ge­schlif­fen, sodass die Hö­hen­to­le­ran­zen der Stei­ne ma­xi­mal ± 1 mm be­tra­gen.

Er­gänzt wer­den die ver­schie­de­nen nor­mal­for­ma­ti­gen Plan­blö­cke durch klein­for­ma­ti­ge KLB-Voll­stei­ne, die eben­falls nur mit Dünn­bett­mör­tel ver­ar­bei­tet wer­den. Selbst auf An­schlag­stei­ne oder Er­ker­stei­ne muss beim KLB-Plan­stein­pro­gramm nicht ver­zich­tet wer­den. Je­der Stein die­ses Pro­gramms ist nach dem ok­ta­me­tri­schen Sys­tem auf­ge­baut und plan­paral­lel her­ge­stellt wor­den.

Ver­ar­bei­tet wer­den die KLB-Plan­stei­ne mit dem für die­se Stei­ne spe­zi­ell ent­wi­ckel­ten und dar­auf ab­ge­stimm­ten KLB-Dünn­bett­mör­tel. Die Ver­mör­te­lung mit KLB-Dünn­bett­mör­tel hat ge­gen­über her­kömm­li­chen Mör­teln ei­ne Rei­he ent­schei­den­der Vor­tei­le, wie z. B.:

• schnel­les und wirt­schaft­li­ches Ver­ar­bei­ten
• ge­rin­ge­rer Mör­tel­be­darf als bei Nor­mal­mör­tel­auf­trag
• Fes­tig­kei­ten wie bei Mau­er­werk mit Nor­mal­mör­tel der Mör­tel­grup­pe MG III
• kei­ne Wär­me- oder Schall­brü­cken
• gü­te­über­wach­ter Werk­tro­cken­mör­tel mit gleich­blei­ben­der Qua­li­tät
• ge­mein­sa­me Lie­fe­rung des Mör­tels mit den Plan­stei­nen

Die Dünn­bett­mör­tel­schicht wird mit­tels ei­nes Dünn­bett-Mör­tel­schlit­ten gleich­mä­ßig auf die ge­sam­te Län­ge der ers­ten Stein­schicht auf­ge­bracht. Die ers­te La­ge ist zu­vor in Leicht­mör­tel lot- und waage­recht zu ver­mau­ern. Da­nach wer­den die block­for­ma­ti­gen KLB-Plan­stei­ne in Rei­hen­ver­le­gung knirsch, eng an eng - Stoß­fu­gen­ver­zah­nung in Stoß­fu­gen­ver­zah­nung - auf das Dünn­bett­mör­tel­bett ver­setzt. Die Schlit­ze oder Kam­mern der Stei­ne be­fin­den sich beim Ver­set­zen un­ten und schlie­ßen so die wär­me­däm­men­de Luft in den Hohl­räu­men ein. Die Stei­ne sind da­bei nicht auf dem Dünn­bett­mör­tel in die Ver­zah­nung zu schie­ben, son­dern sol­len von oben in der Ver­zah­nung her­ab­glei­ten. Der mit Nut- und Fe­der-La­by­rinth­ver­zah­nung ver­se­he­ne Stoß­fu­gen­be­reich der groß­for­ma­ti­gen Stei­ne bleibt un­ver­mör­telt.

Die groß­for­ma­ti­gen Plan­stei­ne ha­ben dia­go­nal ver­setz­te Dau­men­lö­cher zum leich­te­ren Han­tie­ren beim Ver­ar­bei­ten per Hand und in Stein­ach­se beid­sei­tig im Stoß­fu­gen­be­reich Aus­spa­run­gen, um sie auch ma­schi­nell zu ver­set­zen; da­bei kön­nen gleich­zei­tig meh­re­re Stei­ne in ei­nem Ar­beits­gang ver­setzt wer­den. Die klein­for­ma­ti­gen Voll­stei­ne wer­den als Ein­zel­stei­ne ver­ar­bei­tet und er­hal­ten ei­nen Dünn­bett­mör­tel­auf­trag auf La­ger- und Stoß­fu­ge mit ei­ner Zahn­kel­le. Die Stoß­fu­ge ist auch beim An­set­zen von ge­schnit­te­nen Blö­cken oder beim Stumpf­stoß mit Dünn­bett­mör­tel zu „ver­kle­ben".
