Betonblocksteine

Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen

Die GZ-Box­Block und GZ-Box­Block LIGHT Be­ton­blö­cke/ Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne fin­den viel­sei­ti­ge Ver­wen­dung wie für:

  • Schütt­gut­boxen,
  • La­ger­hal­len,
  • Trenn­wän­de, Ab­sper­run­gen, Ab­tren­nun­gen,
  • Grund­stück­be­gren­zun­gen, Schutz­mau­ern,
  • Park­platz­be­fes­ti­gun­gen (bei Steil­la­gen),
  • Bö­schungs­be­fes­ti­gun­gen, Hang­ab­fang­un­gen,
  • Stütz­wän­de,
  • Lärm­schutz­wän­de,
  • Fut­ter­mit­tel­la­ge­rung,
  • Hoch­was­ser­schutz.

Je nach Be­darf und ver­füg­ba­rem Platz kön­nen Sie mit un­se­ren Be­ton­block­stei­nen/ Be­ton­sta­pel­stei­nen zwis­chen ei­ner Stein­brei­te von 50 cm oder 80 cm wäh­len.

GZ-Box­Block LIGHT hat ei­ne Stein­brei­te von nur 50 cm und eig­net sich z. B. für ein sta­bi­les Schütt­gut-La­ger­sys­tem auf we­nig Raum. GZ-Box­Block hat ei­ne Stein­brei­te von 80 cm und eig­net sich z. B. für ein sta­bi­les Schütt­gut-La­ger­sys­tem - mit 80 cm brei­ten Schwer­ge­wichts­stei­nen.

Mit un­se­ren GZ-Box­Block-Be­ton­block­stei­nen/ Be­ton­sta­pel­stei­nen op­ti­mie­ren Sie Ih­ren La­ger­platz schnell, fle­xi­bel und ein­fach.

Un­se­re Be­ton­block­stei­ne/Bet­on­sta­pel­stei­ne sind bes­tens ge­eig­net als tem­po­rä­re oder dau­er­haf­te Lö­sung. Sie bie­ten op­ti­ma­le Vor­aus­set­zun­gen zur Ab­gren­zung von La­ger­flä­chen im Frei­ge­län­de und bie­ten sich eben­so als Lö­sung in La­ger­hal­len an.

Las­sen Sie sich von un­se­rer Qua­li­tät über­zeu­gen.

Anwendung

Der Be­ton­block/ Be­ton­block­stein / Be­ton­sta­pel­stein GZ-Box­Block bzw. GZ-BoxBlock LIGHT ist ge­eig­net für:

  • Bau­stoff­han­del,
  • Un­ter­neh­men aus dem Gar­ten-, Land­schafts- und Tief­bau,
  • In­dus­trie­be­trie­be,
  • Land­wirt­schaft,
  • Ents­or­gungs­fir­men,
  • Re­cycling­an­la­gen,
  • De­po­nien,
  • Kom­pos­tie­rungs­an­la­gen,
  • kom­mu­na­le Bau­höfe,
  • Ein­rich­tun­gen der Stadt­ver­wal­tun­gen.

All die­se Ein­rich­tun­gen ken­nen auch den gro­ßen Be­darf an schnell zu er­stel­len­den Trenn­be­rei­che für ver­schie­de­ne Pro­duk­te im In­nen- und Au­ßen­be­reich.

Aufbau

Mit un­se­ren Be­ton­block­stei­nen/ Be­ton­sta­pel­stei­nen ist das Ab­tren­nen von sau­be­ren und gut er­reich­ba­ren La­ger­plät­zen sehr ein­fach mög­lich. Die Be­ton­blö­cke die­nen als Be­ton­sta­pel­sys­tem für di­ver­se An­wen­dun­gen. So kön­nen z. B. ver­schie­de­ne Schütt­güter - or­dent­lich von­ei­nan­der ge­trennt - ge­la­gert wer­den sol­len. Der be­son­de­re Vor­teil der GZ-Box­Blö­cke ist de­ren Viel­sei­tig­keit und ein­fa­che Hand­hab­bar­keit.

Die Auf­nah­me ei­ner Dach­kon­struk­tion ist bei un­se­ren Be­ton­block­stei­nen/ Be­ton­sta­pel­stei­nen eben­falls kein Pro­blem.

Die Er­stel­lung von Wän­den und Bo­xen ist denk­bar ein­fach:

Auf be­fes­tig­ten Flä­chen (ge­pflas­tert, as­phal­tiert, be­to­niert), kann der GZ-Box­Block un­mit­tel­bar auf­ge­setzt wer­den. Das Ver­set­zen er­folgt di­rekt vom Lkw aus oder mit Mo­bil­bag­ger mit ei­ner Block­klem­me. Durch sei­ne Ver­zah­nung (Be­ton­fe­der an der Ober­sei­te, Nut an der Unter­seite) und das hohe Ei­gen­ge­wicht wird ein sta­bi­ler Halt ga­ran­tiert. Da­mit kann in kür­zes­ter Zeit ei­ne Be­ton­wand oder ei­ne Ma­te­rial­box für un­ter­schied­li­che Ein­satz­zwe­cke fer­tigge­stellt wer­den. Auf noch nicht be­fes­tig­ten Flä­chen wird durch ei­ne ein­fa­che, frost­freie Fun­da­ment­grün­dung die not­wen­di­ge Vor­aus­set­zung er­füllt.

Soll­ten sich Ih­re An­for­de­run­gen ver­än­dern, so kann sich auch Ihre Wand aus un­se­ren Be­ton­sta­pel­stei­nen schnell ver­än­dern. Ein spä­te­rer Um­bau bzw. Er­gän­zung ist ein­fach mög­lich. Die Be­ton­blö­cke kön­nen wie­der­holt er­neut ohne Mör­tel neu ar­ran­giert und zu­sam­men­ge­setzt wer­den. Be­ste­hen­de Kon­struk­tio­nen kön­nen da­bei in kur­zer Zeit Block für Block um­ge­setzt wer­den.

Auf­grund der spe­zi­el­len schie­nen­för­mi­gen Aus­buch­tun­gen oben und Ein­buch­tun­gen un­ten wird ein ein­fa­cher und sta­bi­ler Auf­bau er­mög­licht. So können innerhalb kür­zes­ter Zeit neue Ma­te­rial­boxen mit be­lie­big vie­len Fäch­ern ent­ste­hen. Not­wen­dige Er­wei­te­run­gen oder Um­bau­ten bei Nut­zungs­än­de­rung sind schnell um­ge­setzt: Zu nie­drig ge­wor­dene Wän­de las­sen sich durch wei­tere La­gen er­hö­hen, zu klein ge­wor­dene Bo­xen durch Ver­set­zen der Trenn­wände ver­größern.

Planung

Mit un­se­ren Pro­duk­ten las­sen sich die Lö­sun­gen für Ih­ren Be­darf ein­fach kon­stru­ie­ren. Die Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne sind auf­grund des Ei­gen­ge­wichts sehr gut in der Er­stel­lung von fle­xi­blen Mau­ern ein­set­zbar. Un­se­re GZ-Box­Block-Lö­sun­gen sind ro­bust und dau­er­haft. So sind die Be­ton­block­stei­ne un­emp­find­lich ge­gen­über gro­ßer Hit­ze oder Frost. Sie bie­ten sich da­her zur Um­set­zung prak­tisch je­des Bau­pro­jekts an.

Die Pla­nung von Mauern und z. B. Schütt­gut­bo­xen ist wie folgt:

Zu über 90 % wer­den die Mau­ern mit Nor­mal­stei­nen er­stellt. An den Ecken und an der Ein­bin­dung von Zwi­schen­wän­den sind Er­gän­zungs­stei­ne für eine op­ti­ma­le Aus­füh­rung mög­lich bzw. not­wen­dig. Um die Pla­nung mög­lichst ein­fach zu ge­stal­ten, ha­ben wir hier­zu die Soft­ware-Lö­sung MAU­ER­PLA­NER, um die Pla­nung vor­ab op­ti­mal zu ge­stal­ten (siehe Ab­schnitt un­ten).

Produktmerkmale

GZ-Box­Block/­ GZ-Box­Block LIGHT Sys­te­me:

  • ver­wend­bar als Be­ton­blö­cke/ Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne
  • op­ti­mal ge­eig­net für sta­bi­le und fle­xi­ble Schütt­gut­bo­xen
  • für Trenn­wand­sys­teme, die mit­wach­sen kön­nen
  • ei­ne An­pas­sung an neue Be­dürf­nis­se pro­blem­los mög­lich
  • schnell und ein­fach auf­ge­baut, um­ge­baut oder er­wei­tert

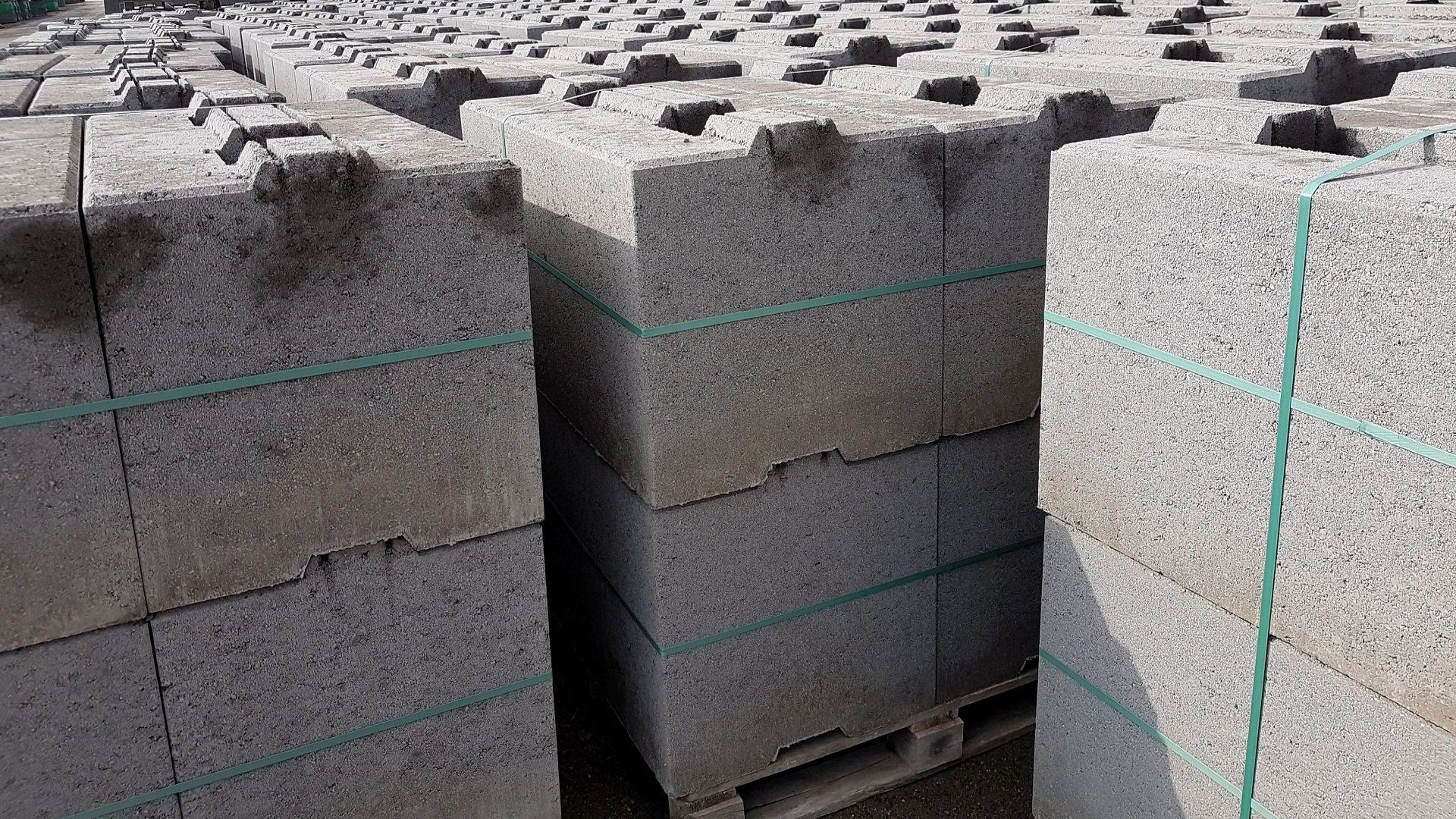

Betonblöcke GZ-BoxBlock LIGHT

Das stabile Schüttgut-Lagersystem auf wenig Raum - bei einer Steinbreite von nur 50 cm

Mit den Be­ton­block­stei­nen/ Be­ton­sta­pel­stei­nen GZ-Box­Block LIGHT schaf­fen Sie auch dort Ord­nung mit Sys­tem, wo we­nig Raum zur Ver­fü­gung steht z. B. für Schütt­gut­bo­xen, Trenn­wän­de, Lärm­schutz­wän­de, Bö­schungs­be­fes­ti­gun­gen, Stütz­wän­de, Fut­ter­mit­tel­la­ge­rung oder auch im Hoch­was­ser­schutz. Auf­grund der ge­ring­eren Wand­stär­ke sind sie dort op­ti­mal ge­eig­net, wo nur ein be­grenz­ter Platz zum Auf­bau von z. B. Schütt­gut­bo­xen zur Ver­fü­gung steht. Bei der Er­stel­lung von An­la­gen mit vie­len Trenn­wän­den ge­win­nen Sie da­mit zu­sätz­liche Flä­che für das Schütt­gut. Er wird häu­fig ein­ge­setzt für nie­dri­ge Schütt­hö­hen oder lei­cht­ere Ma­te­ria­li­en.

Die An­schütt­höhen wer­den ge­stei­gert, wenn die vor­han­de­nen senk­rech­ten Hohl­kam­mern be­wehrt und mit Be­ton ver­füllt wer­den. Über eine An­schluss­be­weh­rung in den Hohl­kam­mern kann der GZ-Box­Block LIGHT mit dem Fun­da­ment ver­bun­den wer­den. Bei ge­rin­ge­rer Wand­stär­ke sind dann so­gar hö­he­re Schütt­hö­hen als bei den 80 cm brei­ten Schwer­ge­wichts­stei­nen mög­lich.

Das GZ-Box­Block LIGHT-Sys­tem be­steht aus Nor­mal-, Halb- und Eck­stein so­wie Über­binde­stein, der für die Ein­bin­dung von Zwi­schen­wän­den ver­wen­det wird. GZ-Box­Block LIGHT ver­fü­gen über Hohl­kam­mern für Be­weh­rung und Be­ton-Ver­fül­lung. Der GZ-Box­Block LIGHT kann im Ras­ter von 0,5 m ver­setzt wer­den.

GZ-Box­Block LIGHT er­mög­licht die kos­ten­gün­sti­ge und platz­spa­ren­de Er­stel­lung von Schütt­gut­bo­xen. Die Stei­ne kön­nen schnell und oh­ne gro­ßen Auf­wand ver­setzt wer­den.

Produktmerkmale

  • Be­ton­blö­cke/ Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne viel­sei­tig ein­setz­bar
  • güns­ti­ge Ab­mes­sun­gen 100 x 50 x 50 cm
  • ein­fa­che Ver­ar­bei­tung
  • kein Mör­tel er­for­der­lich
  • Wandhöhe bis 4 m (siehe Schütthöhen)
  • kos­ten­gün­stig und wert­be­stän­dig
  • schnell ver­setz­bar bei Auf- und Um­bau
  • sta­bil, stand­fest und wi­der­stands­fä­hig

Technische Daten

Art-Nr. Bezeichnung Format in cm [LxBxH] Gewicht [kg/Stück] Stück/Palette
993 959 Normalstein mit Nut und Feder 100 x 50 x 50 460 4
993 973 Eckstein mit halbseitiger Nut und Feder 100 x 50 x 50 460 4
993 980 Überbindestein mit halbseitiger Nut und Feder 75 x 50 x 50 345 4

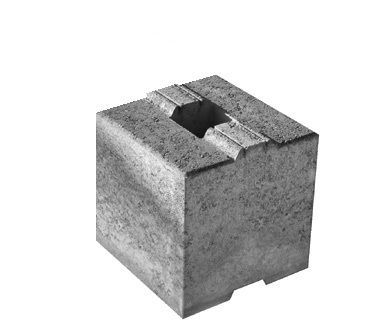

993 966 Halber Stein mit Nut und Feder 50 x 50 x 50 230 8

Schütthöhen ohne Bewehrung in den Hohlkammern

Schüttgüter Gewicht [kg/m³] Wandhöhe [in m] Schütthöhe* [in m] Schüttwinkel β Bewehrung [Ø in mm]
Torf 300 2,50 1,75 45° - - -
Rindenmulch 600 2,50 1,25 45° - - -
Bims 850 2,50 1,25 38° - - -
Streusalz 1.200 2,50 1,50 35° - - -
Sand 1.300 2,50 1,50 30° - - -
Splitt 1.500 2,50 1,25 30° - - -

Schütthöhen mit senkrechter Bewehrung je Hohlkammer

Schüttgüter Gewicht [kg/m³] Wandhöhe [in m] Schütthöhe* [in m] Schüttwinkel β Bewehrung [Ø in mm]
Torf 300 4,00 4,00 45° 2x Ø10
Rindenmulch 600 4,00 3,00 45° 2x Ø10
Bims 850 4,00 3,50 38° 2x Ø10
Streusalz 1.200 4,00 4,00 35° 2x Ø10
Sand 1.300 4,00 3,50 30° 2x Ø10
Splitt 1.500 4,00 3,50 40° 2x Ø12

Senkrechte Bewehrung im Fundament verankern

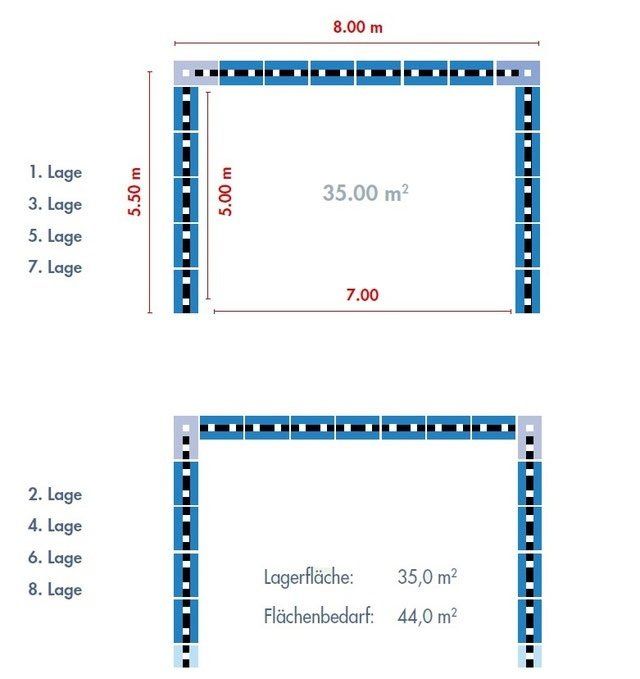

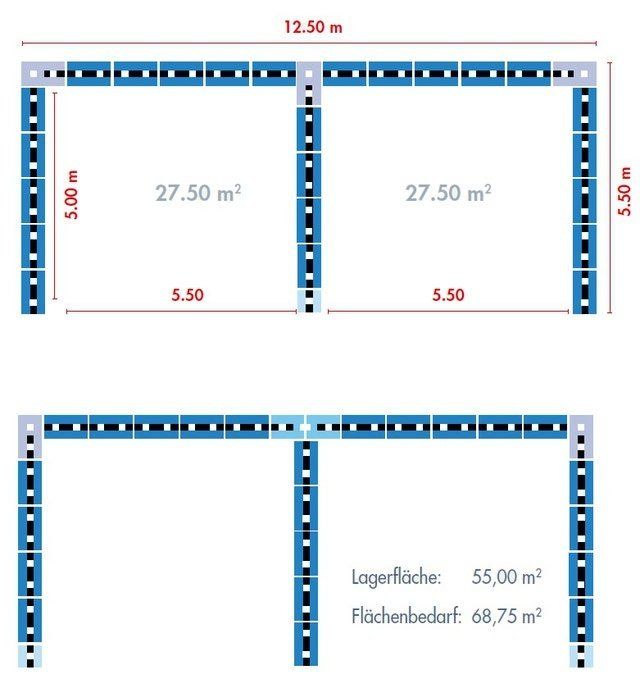

Planungs- und Verlegebeispiele

Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen
Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen
Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen

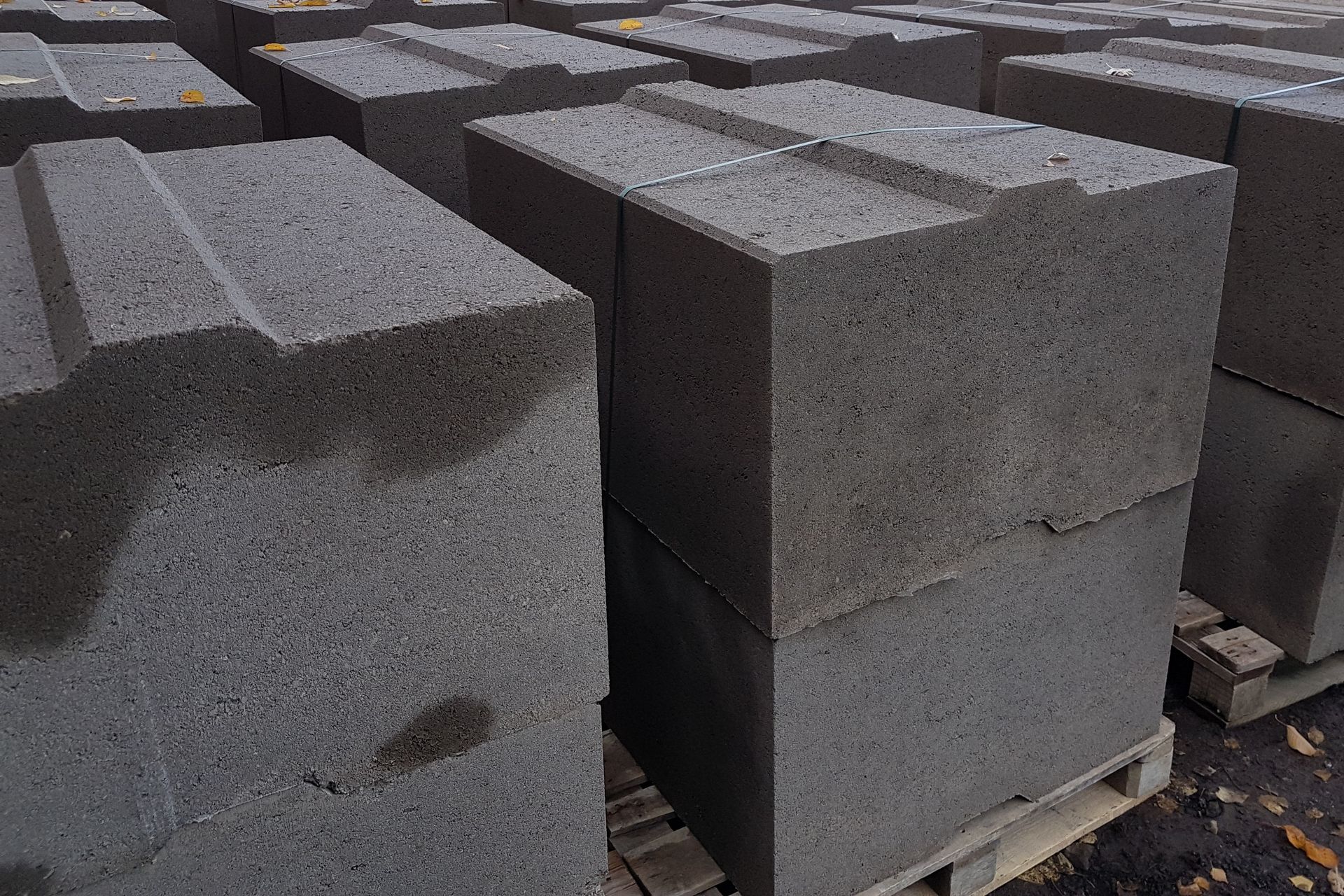

Betonblöcke GZ-BoxBlock

Das stabile Schüttgut-Lagersystem - mit 80 cm breiten Schwergewichtssteinen

Die viel­sei­ti­gen GZ-Box­Block-Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne sind op­ti­miert für Schütt­gut­bo­xen, Trenn­wän­de, Lärm­schutz­wän­de, Bö­schungs­be­fes­ti­gun­gen, Stütz­wän­de, Fut­ter­mit­tel­la­ge­rung, im Hoch­was­ser­schutz oder auch als Ab­sper­run­gen und Ab­gren­zun­gen. Ein Sys­tem, das sich flexi­bel an al­le La­ger­wün­sche an­passt. Über­wie­gend wer­den Nor­mal­stei­ne ver­wen­det. Durch ent­sprech­en­de Eck- und Er­gän­zungs­stei­ne wer­den im Auf­bau Eck­aus­bil­dun­gen und Zwi­schen­wän­de mit Ver­bund­wir­kung er­mög­licht.

Auf Wunsch kön­nen für die ober­ste La­ge Ab­deck­stei­ne ge­lie­fert wer­den.

GZ-Box­Block ist der viel­sei­ti­ge Schwer­ge­wichts­stein für La­ger­bo­xen, Trenn- und Lärm­schutz­wän­de und für das Ab­fan­gen von Bö­schun­gen.

Auf be­fes­tig­ten Flä­chen (ge­pflas­tert, as­phal­tiert, be­to­niert), kön­nen die Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne un­mit­tel­bar auf­ge­setzt wer­den. Durch sei­ne Ver­zah­nung (Be­ton­fe­der an der Ober­sei­te, Längs­nut an der Un­ter­sei­te) und das ho­he Ei­gen­ge­wicht wird ein sta­bi­ler Halt ga­ran­tiert. Das Ver­set­zen er­folgt dir­ekt vom Lkw aus oder mit Mo­bil­bag­ger mit ei­ner Block­klem­me.

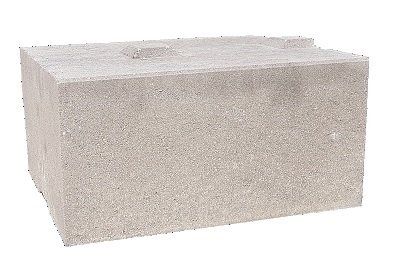

Betonblöcke GZ-BoxBlock
Betonblöcke GZ-BoxBlock
Betonblöcke GZ-BoxBlock

Produktmerkmale

  • Be­ton­blö­cke/ Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne viel­sei­tig ein­setz­bar
  • güns­ti­ge Ab­mes­sun­gen 100 x 80 x 50 cm
  • ein­fa­che Ver­ar­bei­tung
  • kein Mör­tel er­for­der­lich
  • Wandhöhe bis 4 m (siehe Schütthöhen)
  • kos­ten­gün­stig und wert­be­stän­dig
  • schnell ver­setz­bar bei Auf- und Um­bau
  • sta­bil, stand­fest und wi­der­stands­fä­hig

Technische Daten

Art-Nr. Bezeichnung Format in cm [LxBxH] Gewicht [kg/Stück] Stück/Palette
993 805 Normalstein mit Nut und Feder 100 x 80 x 50 800 2
993 829 Eckstein mit halbseitiger Nut und Feder 100 x 80 x 50 800 2
993 911 Überbindestein mit kurzer Feder 90 x 80 x 50 720 2
993 812 Halber Stein mit Nut und Feder 50 x 80 x 50 400 4
993 836 Ergänzungsstein für Eckeinbindungen 30 x 80 x 50 240 - -

Schütthöhen

Schüttgüter Gewicht [kg/m³] Wandhöhe [in m] Schütthöhe* [in m] Schüttwinkel β
Torf 300 4,00 3,50 45°
Holzspäne 600 4,00 2,75 45°
Rindenmulch 600 4,00 2,75 45°
Bims 850 4,00 3,00 38°
Kompost 1.200 4,00 2,50 30°
Streusalz 1.200 4,00 3,00 35°
Kies 1.800 4,00 2,50 30°
Sand 2.000 4,00 2,25 30°
Schaumlava 1.500 4,00 2,25 30°
Splitt 1.500 4,00 2,50 40°
Schotter 1.800 4,00 2,50 40°
Mutterboden 1.800 4,00 2,35 40°

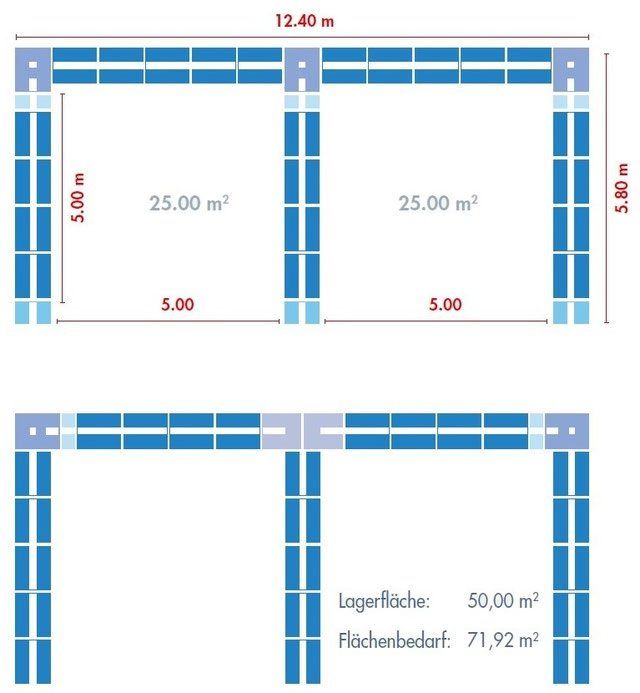

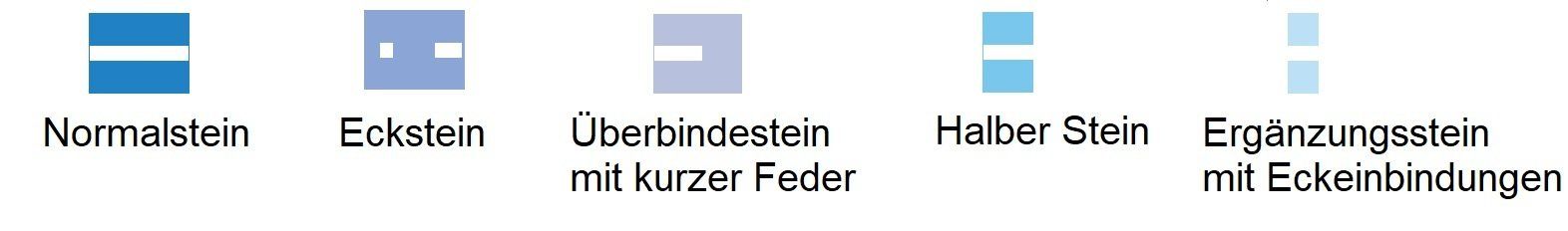

Planungs- und Verlegebeispiele

Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen
Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen
Betonblöcke, Betonblocksteine, Betonstapelsteine, Schüttgutboxen

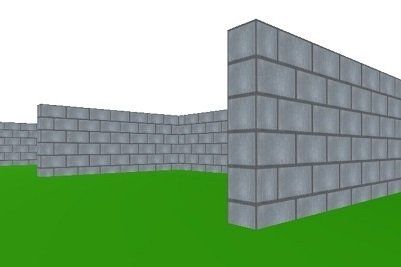

Mauerplaner inkl. Rechner Steinbedarf

GZ Mauerplaner

Hier kön­nen Sie Ih­ren Stein­be­darf für ei­ne Mau­er aus GZ­-Box­Block/ GZ-Box­Block LIGHT be­rech­nen las­sen. Außer­dem wird Ih­nen die Mau­er in 3D vi­sua­li­siert.

Wählen Sie ein­fach die ge­wünsch­ten Maße aus. Der Stein­be­darf der Be­ton­block­stei­ne/ Be­ton­sta­pel­stei­ne wird dar­aus au­to­ma­tisch be­rech­net und an­ge­zeigt.

Die 3D-Vi­sua­li­sie­rung wird Ih­nen gleich­zeitig in ei­ner na­tur­na­hen und in ei­ner sche­ma­tischen Dar­stel­lung an­ge­zeigt.

zum Mauerplaner

Prospekt Download

Hier er­hal­ten Sie un­se­ren GZ-BoxBlock-Ge­samt­pro­spekt.

GZ-BoxBlock-Katalog

Kontaktanfrage

Neh­men Sie ein­fach Kon­takt mit uns auf. Wir hel­fen ger­ne wei­ter und be­ra­ten Sie in al­len Fra­gen und Pro­duk­ten. Ger­ne tei­len wir Ih­nen z. B. mit, wo Sie un­se­re Pro­duk­te er­wer­ben kön­nen.

Mel­den Sie sich kom­for­ta­bel über un­ser An­fra­ge­for­mu­lar oder ru­fen Sie uns an un­ter +49 2652-808-27.
